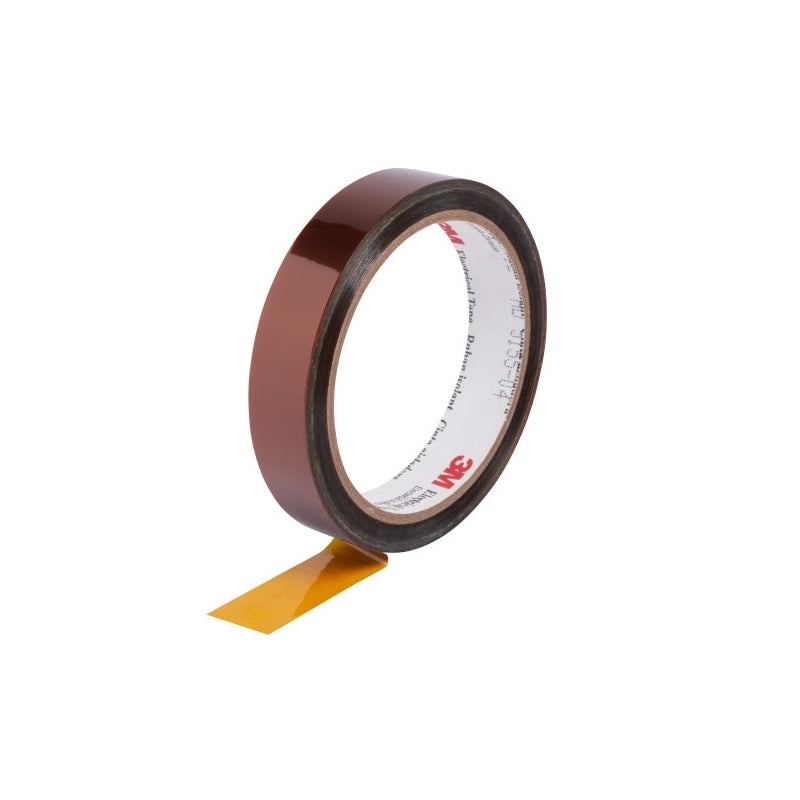

Ruban film polyimide 3M™ 92

Ruban film polyimide 3M™ 92 : isolation thermique haute performance

Le ruban film polyimide 3M™ 92 est conçu pour les environnements où la chaleur est un ennemi direct. Il supporte des températures élevées sans se dégrader, sans coller, sans lâcher.

Son film polyimide associé à un adhésif silicone haute température garantit une isolation électrique et thermique fiable sur le long terme.

Idéal pour le masquage en four de refusion, la protection de composants électroniques ou les applications aéronautiques et industrielles exigeantes.

Présentation du ruban film polyimide 3M™ 92

Le ruban film polyimide 3M™ 92 est conçu pour les applications nécessitant une isolation thermique et électrique haute performance. Il est utilisé dans l'industrie électronique, aérospatiale et automobile.

Sa particularité : il supporte des températures élevées sans se dégrader. C'est un produit de référence pour les environnements sévères.

Composition et structure du produit

Le 3M™ 92 est composé d'un film polyimide associé à un adhésif silicone haute température. Cette combinaison lui confère une excellente stabilité dimensionnelle même sous contrainte thermique.

Le film polyimide est un polymère synthétique reconnu pour sa résistance thermique jusqu'à 260 °C en continu. L'adhésif silicone complète cette performance en maintenant l'adhérence dans les mêmes plages de température.

Voici les caractéristiques structurelles clés :

• Support : film polyimide ambré (type Kapton®)
• Adhésif : silicone haute température
• Résistance thermique : jusqu'à 260 °C en utilisation continue
• Épaisseur totale : environ 0,09 mm
• Couleur : ambre translucide

Cette structure fine permet une application précise sur des composants électroniques sensibles, des circuits imprimés ou des câbles. Le ruban ne laisse pas de résidu après retrait.

Propriétés techniques et performances du 3M™ 92

Le ruban film polyimide 3M™ 92 est conçu pour résister à des températures élevées en continu. Son film en polyimide supporte jusqu'à 260 °C en utilisation prolongée, avec des pics acceptables au-delà lors de passages courts.

L'adhésif est à base de silicone, ce qui lui confère une excellente tenue thermique et une bonne résistance chimique. Il ne laisse pas de résidu collant après retrait, même après exposition à la chaleur.

Ce ruban offre de très bonnes propriétés d'isolation électrique. Il est couramment utilisé pour masquer des composants lors de la refusion en four, protéger des circuits imprimés ou isoler des connexions sensibles.

Ses principales caractéristiques techniques :

• Température de service continue : jusqu'à 260 °C
• Film support : polyimide (type Kapton)
• Adhésif : silicone
• Épaisseur totale : environ 68 µm
• Résistance diélectrique : élevée
• Retrait propre sans résidu

Voici comment le 3M™ 92 se positionne face à d'autres rubans haute température courants :

Produit	Film support	Adhésif	Temp. max continue	Usage typique
3M™ 92	Polyimide	Silicone	260 °C	Masquage, isolation électrique, CMS
3M™ 1205	PTFE	Silicone	260 °C	Surfaces antiadhésives, glissement
3M™ 5413	Polyimide	Silicone	260 °C	Applications similaires, épaisseur différente
Tesa 51408	Polyimide	Silicone	260 °C	Masquage PCB, industrie électronique

Le 3M™ 92 se distingue par la qualité constante de son adhésif silicone et la fiabilité du film polyimide, deux points critiques dans les procédés de brasage et d'assemblage électronique.

Applications et domaines d'utilisation du ruban 3M™ 92

Le ruban 3M™ 92 est conçu pour les environnements où la chaleur extrême et les contraintes électriques sont permanentes. Son film polyimide lui confère une tenue jusqu'à 260 °C en continu, ce qui le rend incontournable dans plusieurs secteurs industriels.

Utilisation en électronique et industrie électrique

C'est son terrain de prédilection. Le ruban 3M™ 92 assure l'isolation électrique des bobinages de moteurs, transformateurs et inductances soumis à de fortes montées en température.

Il est également utilisé pour le masquage lors des soudures à la vague et des opérations de refusion. Il protège les zones sensibles des cartes électroniques sans laisser de résidu adhésif après retrait.

Autres applications courantes :

• Isolation des câbles et faisceaux électriques en environnement haute température
• Protection des composants durant les traitements thermiques et les cycles de four
• Maintien et isolation des résistances chauffantes et éléments de chauffe
• Masquage de précision en aérospatial et défense

Sa compatibilité avec les procédés sans solvant et sa résistance aux flux de soudure en font un choix fiable pour les lignes de production électronique exigeantes.

Produit	Matériau film	Température max.	Usage principal
3M™ 92	Polyimide	260 °C	Isolation électrique, masquage CMS, bobinages
3M™ 1350F	Polyester (PET)	155 °C	Isolation générale, câblage basse température
3M™ 5413	Polyimide	260 °C	Masquage SMT, applications similaires au 92
Kapton® (DuPont)	Polyimide	260 °C	Référence générique polyimide, aérospatial

Comparatif : ruban polyimide 3M™ 92 face aux autres rubans haute température

Le marché des rubans haute température propose plusieurs familles de produits. Voici comment le 3M™ 92 se positionne face aux alternatives courantes.

Produit	Matière film	Température max	Résistance diélectrique	Usage typique
3M™ 92	Polyimide (Kapton®)	260 °C en continu	Très élevée	Isolation électrique, masquage CMS, bobinage
3M™ 1350F	Polyester (PET)	155 °C en continu	Élevée	Isolation basse tension, câblage standard
3M™ 5413	Polyimide (Kapton®)	260 °C en continu	Très élevée	Masquage précis, circuits imprimés
Tesa 51408	PTFE (Téflon®)	260 °C en continu	Élevée	Surfaces anti-adhérentes, soudure
Nitto 360L	Polyimide	260 °C en continu	Très élevée	Bobinage moteurs, transformateurs

Le 3M™ 92 se distingue par son film polyimide ultra-fin combiné à un adhésif silicone haute performance. Il tient là où le PET (polyester) capitule.

Face au PTFE (Tesa 51408), le 3M™ 92 offre une meilleure résistance mécanique à l'arrachement et une conformabilité supérieure sur les géométries complexes.

Comparé au 3M™ 5413, le 92 est souvent privilégié pour le bobinage et l'isolation de transformateurs, grâce à son épaisseur maîtrisée et son excellent comportement en imprégnation résine.

En résumé, le 3M™ 92 est le choix de référence quand trois critères se cumulent :

• Température supérieure à 200 °C en usage continu
• Besoin d'une isolation électrique fiable
• Application sur des surfaces fines ou des géométries serrées

Conseils d'application et bonnes pratiques

Le ruban polyimide 3M™ 92 offre d'excellents résultats à condition de respecter quelques règles simples lors de la pose.

Commencez par nettoyer et dégraisser soigneusement la surface avant application. Toute trace d'huile, de poussière ou d'humidité réduit l'adhérence et compromet la tenue en température.

Appliquez le ruban à température ambiante, idéalement entre 15 °C et 25 °C. En dessous de 10 °C, l'adhésif silicone devient moins souple et l'adhérence initiale diminue.

Exercez une pression ferme et uniforme avec un racloir ou le pouce sur toute la longueur du ruban. Cela active l'adhésif et chasse les bulles d'air sous le film.

Pour les masquages en traitement de surface ou en soudure par vague, veillez à ce que les bords du ruban soient parfaitement plaqués. Un bord décollé expose les zones protégées aux projections ou aux dépôts chimiques.

Lors du retrait, tirez le ruban à 45° ou 180° de façon lente et régulière. Un arrachage brutal, surtout après exposition prolongée à haute température, peut laisser des résidus d'adhésif sur le substrat.

Évitez de stocker les rouleaux dans un environnement humide ou exposé aux UV. Conservez-les à plat, dans leur emballage d'origine, à l'abri de la chaleur directe pour préserver les performances de l'adhésif silicone.

En électronique, lors du brasage ou de la protection de composants, limitez les chevauchements de couches : chaque pli supplémentaire ajoute de l'épaisseur et peut gêner la dissipation thermique localisée.

FAQ - Ruban film polyimide 3M™ 92

1. À quoi sert concrètement le ruban film polyimide 3M™ 92 ?

Le ruban 3M™ 92 est conçu pour l'isolation électrique et thermique dans des environnements à haute température.

Il est utilisé notamment pour le masquage lors de dépôts en poudre, la protection de circuits imprimés pendant la soudure, et l'isolation de bobinages moteur.

2. Quelle température maximale peut-il supporter ?

Le ruban 3M™ 92 résiste en continu jusqu'à 260 °C. Il tolère des expositions courtes à des températures encore plus élevées sans se dégrader.

C'est cette tenue thermique exceptionnelle qui le distingue des rubans en PVC ou en polyester classiques, limités à 80-130 °C.

3. Quelle est la différence entre le 3M™ 92 et le 3M™ 5413 ?

Ces deux rubans sont en film polyimide, mais leur adhésif diffère. Le 3M™ 92 utilise un adhésif silicone haute performance, tandis que le 3M™ 5413 est également silicone mais avec une construction légèrement différente adaptée à d'autres épaisseurs de substrat.

Le 3M™ 92 est souvent privilégié pour les applications d'isolation électrique critique et les masquages fins en industrie électronique.

4. Le ruban 3M™ 92 laisse-t-il des résidus après retrait ?

Non. L'adhésif silicone du 3M™ 92 est formulé pour se retirer proprement, même après une exposition prolongée à la chaleur.

C'est un point clé pour les applications de masquage en traitement de surface où la propreté du substrat après retrait est impérative.

5. Ce ruban est-il compatible avec les procédés de refusion (reflow) en électronique ?

Oui. Le ruban polyimide 3M™ 92 résiste parfaitement aux températures des fours de refusion, qui atteignent généralement 230-260 °C en pic.

Il est donc adapté pour protéger des composants ou des zones de la carte pendant l'assemblage CMS.

6. Pourquoi choisir un ruban polyimide plutôt qu'un ruban en Téflon (PTFE) ?

Le film polyimide offre une meilleure résistance mécanique à l'allongement et une plus grande facilité de découpe que le PTFE.

Le PTFE est supérieur en résistance chimique extrême et en température (jusqu'à 260-300 °C selon les grades), mais le 3M™ 92 propose un meilleur équilibre entre conformabilité, adhérence et tenue thermique pour la majorité des applications industrielles courantes.
