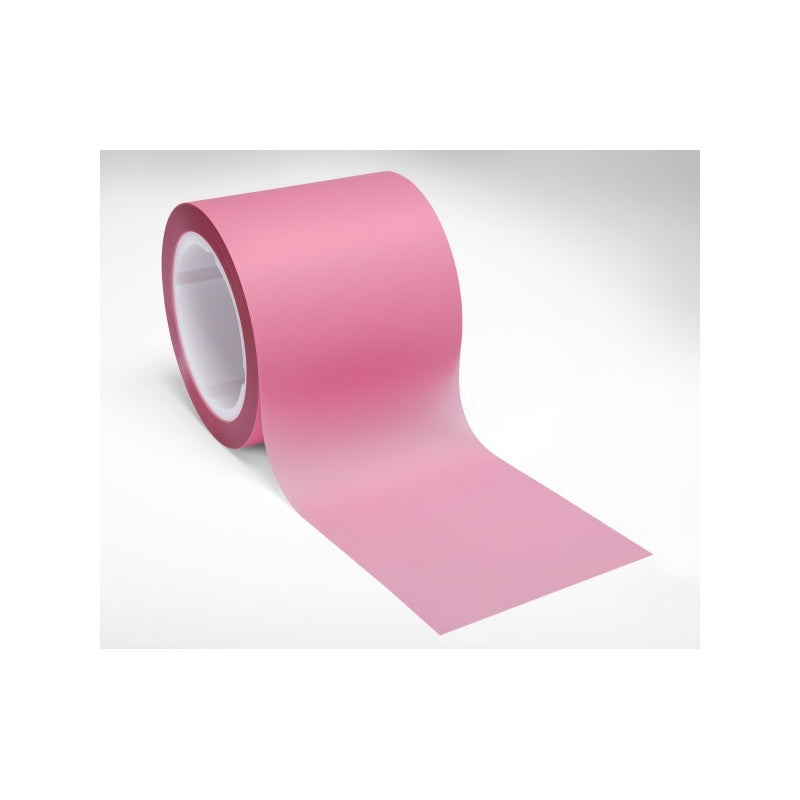

3M™ 261X Läppfolie

3M™ Lapping-Film-Bogen 261X, Optimale Präzision und Oberflächengüte

Der 3M™ Lapping-Film-Bogen 261X wurde für anspruchsvolle Präzisionsfinish-Anwendungen entwickelt. Sein mikronisiertes Aluminiumoxid-Abrasiv garantiert einen gleichmäßigen Abtrag und eine perfekt glatte Oberfläche.

Er eignet sich für optische, elektronische und mechanische Anwendungen, bei denen die Maßhaltigkeit kritisch ist. Der Polyesterfilm-Träger sorgt selbst unter Druck für eine konstante Planheit.

Die Wahl der 3M™ 261X steht für eine reproduzierbare Oberflächenqualität und eine überlegene Standzeit des Schleifmittels.

Was ist der 3M™ Lapping-Film-Bogen 261X?

Der 3M™ Lapping-Film-Bogen 261X ist ein Präzisionsschleifmittel für Anwendungen mit ultrafeinem Oberflächenfinish. Er ist für Einsatzbereiche konzipiert, in denen Maßtoleranzen und Oberflächengüte entscheidend sind.

Sein Haupteinsatzgebiet ist das Läppen von mechanischen Bauteilen, Optiken, Glasfasersteckern oder elektronischen Komponenten. Er wird sowohl in der Werkstatt als auch im Reinraum verwendet.

Zusammensetzung und Schleiftechnologie des 261X

Der 261X besteht aus einem Polyesterfilm mit hoher Dimensionsstabilität, der mit einer Schicht aus mikronisiertem Aluminiumoxid beschichtet ist. Die Körner sind in einer gleichmäßigen und orientierten Schicht aufgebracht, was einen regelmäßigen und reproduzierbaren Abtrag gewährleistet.

Diese präzise Beschichtungstechnologie, typisch für 3M Lapping-Filme, unterscheidet sich von herkömmlichen Schleifmitteln auf Papier- oder Gewebebasis. Das Korn bricht nicht unkontrolliert aus: Der Verschleiß ist kontrolliert, die finale Oberfläche ist vorhersehbar und konstant.

Die verfügbaren Körnungen decken einen Bereich von grob bis sehr fein ab, ausgedrückt in Mikron (µm). Mit den feinsten Graden lassen sich Oberflächenqualitäten von unter 1 µm Ra erreichen.

Wichtigste technische Merkmale:

• Träger: stabiler, nicht dehnbarer Polyesterfilm
• Schleifmittel: Aluminiumoxid (Tonerde)
• Beschichtung: gleichmäßige Schicht, kontrollierte Dicke
• Körnungsspektrum: von 30 µm bis 0,3 µm
• Anwendung: trocken oder mit Schmiermittel

Technische Daten des 3M™ Lapping-Film-Bogens 261X

Der 3M™ Lapping-Film-Bogen 261X basiert auf einem Präzisions-Polyesterfilm, der mit einer harzgebundenen Aluminiumoxid-Schicht überzogen ist. Dieses Schleifmittel ist gleichmäßig aufgetragen, was einen konstanten Abtrag über die gesamte Fläche sicherstellt.

Der 75 µm Polyesterfilm-Träger bietet eine hervorragende Planheit und ausreichende Steifigkeit für manuelles Läppen oder die Verwendung auf einer planen Unterlage. Er ist beständig gegen wässrige Schmiermittel und leichte Öle, die in der Präzisionsbearbeitung verwendet werden.

Verfügbare Körnungen und Maßtoleranzen

Der 261X deckt ein breites Spektrum an Körnungen ab, vom Feinschliff bis zum ultrapräzisen Finish. Die Körnungen werden in Mikron (µm) angegeben, was eine direkte Kontrolle der erreichten Oberflächenbeschaffenheit ermöglicht.

Verfügbare Körnungen:

• 30 µm, Feinschliff, schneller Materialabtrag
• 15 µm, Zwischenschliff, Vorbereitung auf das Finish
• 9 µm, feines Finish, niedriger Ra-Wert
• 5 µm, sehr feines Finish
• 3 µm, Hochpräzisions-Finish
• 1 µm, Hochglanzfinish, Optik und Glasfaser

Die Bögen sind im Format 228 mm × 279 mm (9" × 11") mit engen Maßtoleranzen erhältlich. Die Planheit des Polyesterträgers gewährleistet einen homogenen Kontakt auf den zu polierenden planen Oberflächen.

Produkt	Abrasiv	Träger	Körnung (µm)	Typische Anwendung
3M™ 261X	Aluminiumoxid	75 µm Polyesterfilm	1 bis 30 µm	Läppen, optisches Finish, Glasfaser
3M™ 266X	Diamant	Polyesterfilm	0,1 bis 30 µm	Harte Materialien, Keramik, Hartmetall
3M™ 468XW	Aluminiumoxid	Polyesterfilm mit Kleber	9 bis 30 µm	Finish auf rotierenden Scheiben
Norton Tufbak (Saint-Gobain)	Siliciumcarbid	Papier oder Film	FEPA-Körnung P	Schleifen, allgemeine Veredelung

Anwendungen und Einsatzgebiete des 3M™ 261X-Bogens

Der 3M™ Lapping-Film-Bogen 261X ist für Präzisions-Finish-Operationen auf Oberflächen konzipiert, die eine kontrollierte Planheit und Rauheit erfordern.

Sein Aluminiumoxid-Abrasiv ist gleichmäßig auf einem steifen Polyesterträger aufgebracht. Dieser Träger sorgt für eine konstante Planheit, die für Läpp- und Feinpolierarbeiten unerlässlich ist.

Er kann je nach bearbeitetem Material und gewünschtem Finish trocken oder mit wässrigem Schmiermittel verwendet werden.

Hauptanwendungsgebiete:

• Schärfen und Aufarbeiten von Schneidwerkzeugkanten (Messer, Stechbeitel, Hobelklingen)
• Läppen von optischen Oberflächen und Glasfaserkomponenten
• Finish von mechanischen Präzisionsteilen (Ventilsitze, Kolben, Führungen)
• Polieren von Keramik-, Metall- und Kunststoffoberflächen
• Oberflächenvorbereitung vor Metallisierung oder Beschichtung
• Instrumentenbau und Restaurierung

Die verfügbaren Körnungen decken einen breiten Bereich ab, von grob bis ultrafein (bis zu 0,3 µm). Dies ermöglicht es, Grob- und Feinbearbeitungsschritte mit nur einem Produkt durchzuführen.

Produkt	Hersteller	Abrasiv	Träger	Hauptanwendung
3M™ 261X	3M	Aluminiumoxid	Steifer Polyester	Läppen, optisches Polieren, Präzisionsschärfen
3M™ 266X	3M	Diamant	Polyester	Läppen von Keramik, Hartmetall, harten Materialien
3M™ 263X	3M	Ceroxid	Polyester	Polieren von optischem Glas, ultrafeines Finish
Mirka Abralon	Mirka	Siliciumcarbid	Schaumstoff/Gewebe	Karosserie-Finish, gekrümmte Oberflächen

Vergleich: 3M™ Lapping-Film-Bogen 261X gegenüber anderen Abrasivfilmen

Der Markt für Abrasiv-Finish-Filme bietet verschiedene Referenzen. Hier ordnet sich der 3M™ 261X gegenüber den gängigsten Alternativen ein.

Der 261X verwendet ein Aluminiumoxid-Abrasiv auf einem Polyesterfilm-Träger. Er zielt auf sehr feine Oberflächenfinishs von 1 bis 30 Mikron ab. Das Korn ist durch Elektrostatik gleichmäßig verteilt, was einen konstanten und reproduzierbaren Abtrag garantiert.

Produkt	Hersteller	Abrasiv	Körnungsspektrum	Träger	Typische Anwendung
261X	3M	Aluminiumoxid	1-30 µm	Polyesterfilm	Optik-Finish, Glasfaser, Mechanische Präzision
266X	3M	Ceroxid	1-9 µm	Polyesterfilm	Glaspolieren, Hochpräzisionsoptik
468X	3M	Diamant	0,1-30 µm	Polyesterfilm	Hartmetall, Keramik, sehr harte Materialien
Imperial™ Lapping Film	3M	Premium Aluminiumoxid	0,3-30 µm	Polyesterfilm	Ultrafeines Finish, Halbleiter
Microfinishing Film 372L	3M	Aluminiumoxid	9-100 µm	Polyesterfilm	Leichtes Schleifen, feines Entgraten
PSA Lapping Film	Buehler	Aluminiumoxid / SiC	1-30 µm	Film mit Kleber	Metallographische Vorbereitung

Der 261X besticht durch sein exzellentes Präzisions-Kosten-Verhältnis gegenüber Diamantfilmen (468X), die deutlich teurer sind. Er bleibt die Referenzwahl für Metalle, Legierungen und Glasfaserstecker.

Gegenüber dem 372L kommt der 261X beim finalen Finish zum Einsatz, während der 372L die Oberfläche vorbereitet. Beide ergänzen sich häufig im selben Fertigungsprozess.

Bei Dagobert Industrie bieten wir den 261X für Anwendungen an, die eine kontrollierte Oberflächenrauheit unter Ra 0,1 µm erfordern, wo klassische Schleifpapiere nicht mehr ausreichen.

Anwendungstipps für optimale Ergebnisse mit dem 3M™ 261X

Der 3M™ Lapping-Film 261X liefert die besten Ergebnisse, wenn er richtig verwendet wird. Ein paar einfache Verhaltensregeln machen den Unterschied.

Arbeiten Sie immer von der gröbsten zur feinsten Körnung. Entfernen Sie zunächst die groben Defekte und verfeinern Sie das Bild schrittweise bis zur gewünschten Körnung.

Verwenden Sie eine steife und plane Unterlage unter dem Bogen. Eine Referenzfläche aus Glas oder Marmor garantiert eine optimale Planheit und vermeidet Wellenbildungen, die das Finish verschlechtern.

Wenden Sie gleichmäßigen und konstanten Druck an. Achter- oder kreisförmige Bewegungen verteilen den Verschleiß gleichmäßig über den gesamten Bogen und verlängern seine Lebensdauer.

Für optische oder mechanische Präzisionsanwendungen arbeiten Sie trocken oder mit einem geeigneten Schmiermittel (Wasser, leichtes Mineralöl). Das Schmiermittel entfernt Schleifrückstände und verbessert den Abtrag.

Reinigen Sie das Werkstück und den Bogen regelmäßig, um ein Zusetzen zu verhindern. Ein zugesetzter Film schneidet weniger gut und droht die Oberfläche eher zu zerkratzen als zu polieren.
